De Plan Editor

De Plan-Editor

De Plan-Editor is de Editor die je gebruikt om projecten mee te bouwen. Je kunt de Plan-Editor bereiken van een project of plan door op de thumbnail van het project of plan te klikken vanuit de Projecten of Plannen-pagina.

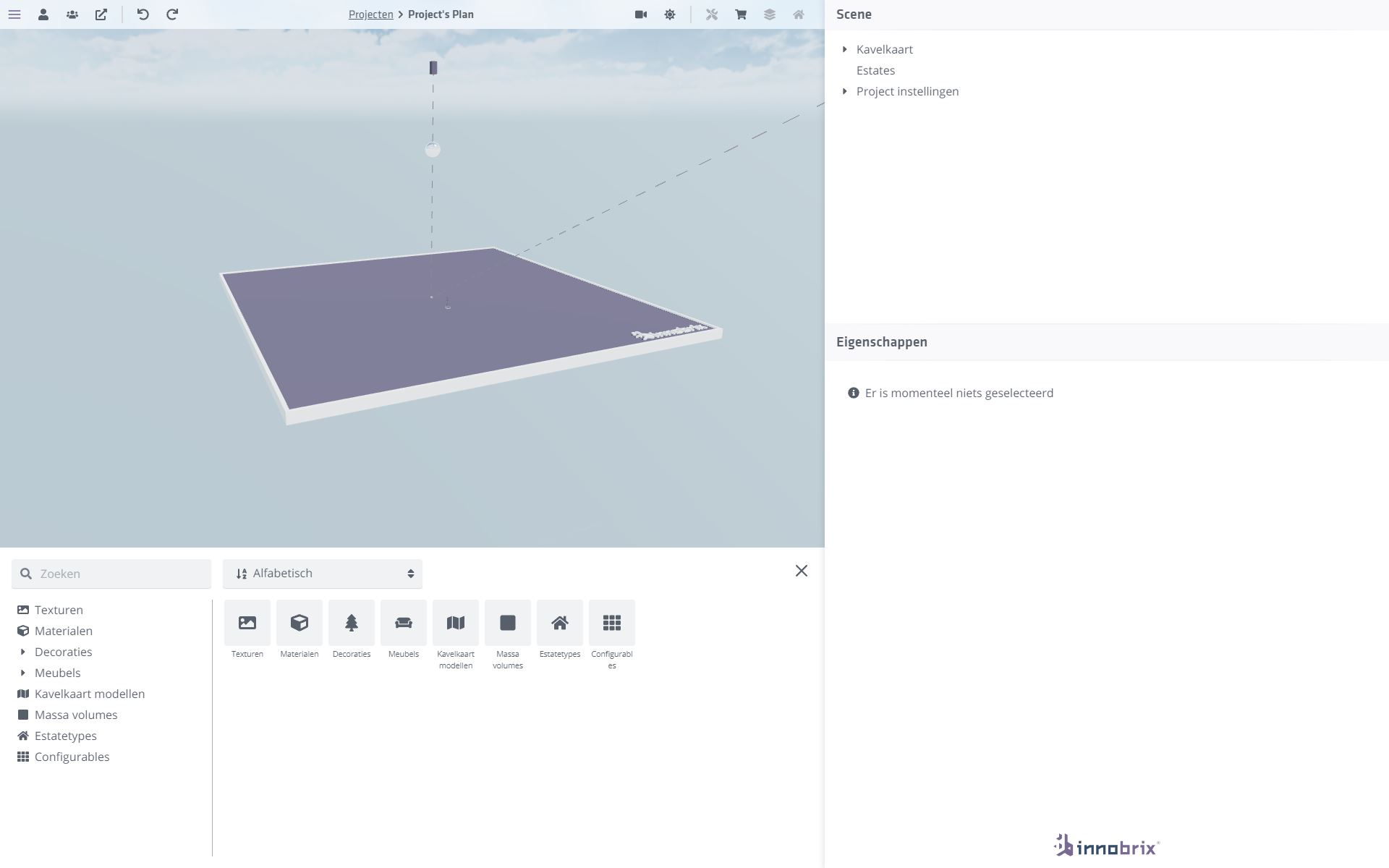

De Plan Editor

Topbar

De toolbar van een project vind je boven in beeld.

Projecten > Demo's Plan

Van links naar rechts:

Geeft het menu weer waaruit verschillende soorten acties uitgevoerd kunnen worden.
Het profielmenu.
Geeft aan of er meerdere gebruikers in het project aanwezig zijn.
Ga naar de Viewer van dit project of plan.
Maak de laatste actie ongedaan.
Doe de voorgaande actie opnieuw.
Wissel tussen de camerastandpunten of open de 2D kavelselector.
Open het datum/tijd menu.
Open het Basis optie set-menu.
Open het (prijslijst) overzicht van dit plan.
Open de verdiepingswisselaar voor de geselecteerde woning.
Bekijk de verschillende LOD niveau's van de geselecteerde woning.

Scene hiërarchie

De Scene hierarchie wordt getoond aan de rechterzijde van het scherm en geeft alle objecten weer die binnen je plan aanwezig zijn.

Scene Hierarchy

Planconfigurator

Vanwege de stap-voor-stap setup van Planconfigurator plannen, bevat deze specifieke Plan-Editor geen Scene hiërarchie.

Kavelkaart

Deze sectie bevat de inhoudelijke kavelkaart gerelateerde objecten:

  • Kavelkaartmodel (3D onderlegger)
  • Kavelkaart afbeelding (2D kavelselector)
  • Parcel map layers (2D onderlegger(s))
  • Decoraties

Woningen

Onder deze header vallen alle woningen te vinden die je in je huidige plan hebt geplaatst. Woningen die je hebt geselecteerd worden gehighlight.

Project instellingen

Hieronder bevinden zich allerlei project gerelateerde instellingen zoals:

  • De Orbit Camera van het huidige plan
  • De Bovenaanzicht Camera van het huidige plan
  • De Looptransform van het huidige plan
  • De Reflectiesonde

Eigenschappen paneel

Het Eigenschappen paneel tref je rechtsonder in beeld en zijn context gevoelig. Afhankelijk van het item of object dat je hier aanklikt worden hier de eigenschappen getoond die bij dit specifieke item of object horen.

Content Browser

De Content Browser is de 'verzamelbak' van waaruit je allerlei content zoals de BIM modellen die je in een Bibliotheek hebt verwerkt kunt plaatsen in je plan. De Content Browser bevat de volgende onderdelen:

  • Texturen
  • Materialen
  • Decoraties
  • Meubels
  • Kavelkaart modellen
  • Massa volumes
  • Woningtypes
  • Configurables

Texturen

Dit tabblad bevat alle texturen die aanwezig zijn binnen de Bibliotheek van waaruit het huidige plan is opgezet.

Materialen

Dit tabblad bevat alle materialen die in gebruik zijn binnen de Bibliotheek van waaruit het huidige plan is opgezet.

Decoraties

Dit tabblad bevat verschillende categorieën van decoraties die je kan gebruiken om je plan visueel aantrekkelijker te maken.

Meubels

Dit tabblad bevat verschillende categorieën aan meubels die je kan gebruiken om een woning in je situatie aantrekkelijker te maken. Je kan meubels pas plaatsen zodra je (eerst) een woning hebt geselecteerd in je plan.

Massa volumes

Hier kun je alle beschikbare massa vormen vinden die je kan gebruiken om bijvoorbeeld bestaande bebouwing te simuleren.

Woningtypes

Binnen dit tabblad tref je alle mogelijke Woningtypes die je kan gebruiken binnen je plan.

Configurables

Alle modellen die beschikbaar zijn binnen je Configurables-Bibliotheek tref je hier.
