Materiaalwissels

Wat zijn materiaalwissels?

De materiaalwissel is functionaliteit waarmee materialen uit te wisselen zijn door middel van opties vanuit de optielijst. De eindgebruiker kan in de viewer door middel van opties de uitstraling van een woning aanpassen zonder dat er extra groepen in het tasveld nodig zijn. Op deze manier wordt het tasveld zo compact mogelijk gehouden. Daarnaast worden materiaalwissels ook veelal gebruikt voor Functionele opties om bijvoorbeeld een woning (of) projectspecifieke materialen aan te roepen wanneer een basismateriaal vaker of meerdere modellen wordt hergebruikt.

Wat heb je nodig voor een materiaalwissel?

Er zijn 4 zaken die je nodig hebt om een materiaalwissel op te zetten, namelijk:

  • Een model in een Bibliotheek
  • Een optielijst met een aantal opties
  • Een bronmateriaal
  • Een doelmateriaal

Wat zijn bron- en doelmaterialen?

Een bron-materiaal kan gedefiniëerd worden als: het materiaal dat je wilt gaan uitwisselen voor een ander materiaal.

Een doel-materiaal kan gedefiniëerd worden als: het materiaal waar het bron-materiaal mee uitgewisseld gaat worden.

g2_metselwerk

g2_metselwerk_blauw

Een bron-materiaal wordt dus uitgewisseld op de elementen voor een doel-materiaal wanneer een bepaalde optie wordt gekozen.

Materiaal controleren

Mocht je constateren dat bij het instellen van een materiaalwissel een aantal elementen onbedoeld meeveranderen van materiaal, dan is het verstandig om de elementen binnen Revit te inspecteren en zonodig het materiaal op dat element aan te passen.

Instellen van een materiaalwissel

Het instellen van een materiaalwissel doe je altijd binnen de Configurable-Editor van een model.

Basismateriaal definiëren

  1. Ga naar de Configurable-Editor van een model.
  2. Maak een aantal opties aan in de optielijst. Meestal wil je hier opties voor gebruiken van het type Thumbnail. Voor het gemak, zet ze onder één header.
  3. Vanuit het Materialen tabblad in de Content Browser kies je het bron-materiaal wat je wilt gaan uitwisselen. Sleep deze vervolgens op de header Materiaalwissels.

De naam van het bron-materiaal is nu zichtbaar onder Materiaalwissels.

Sleep materiaal naar switch

Opties en doelmaterialen koppelen

  1. Klik op de naam van je doel-materiaal onder Materiaalwissels en zorg ervoor dat het 'type' wissel op Volledig staat.
  2. Sleep de directe bovenliggende header van de eerder gemaakte opties vanuit de optielijst rechtstreeks op je bron-materiaal die getoond wordt onder Materiaalwissels. De opties die zich onder de header bevinden zullen worden aangemaakt onder de Material switch set.
  3. Sleep een doel-materiaal vanuit het Materialen tabblad in de materiaal-dropzone van het doel-materiaal veld. Heb je nog geen doel-materiaal? Maak er dan één of meer aan!

Als het goed is gegaan heb je nu een (eerste) materiaal wissel opgezet.

Terugschakelen naar een bron-materiaal

Voor het terugwisselen naar een bron-materiaal hoef je niet per se een eigen materiaalwissel aan te houden. Hiervoor is een simpele optie in principe voldoende (zoals 'basis-metselwerk'). Aangezien deze optie gekozen kan worden en er geen wissel is ingesteld, zal het materiaal weer automatisch terugvallen naar het bron-materiaal.

Exporteren & Importeren van een materiaalwissel

Het is mogelijk om een reeds geïmplementeerde materiaalwissel te exporteren en vervolgens in een andere Configurable te importeren door middel van een CSV-export/import handeling.

Exporteren van een materiaalwissel CSV-bestand.

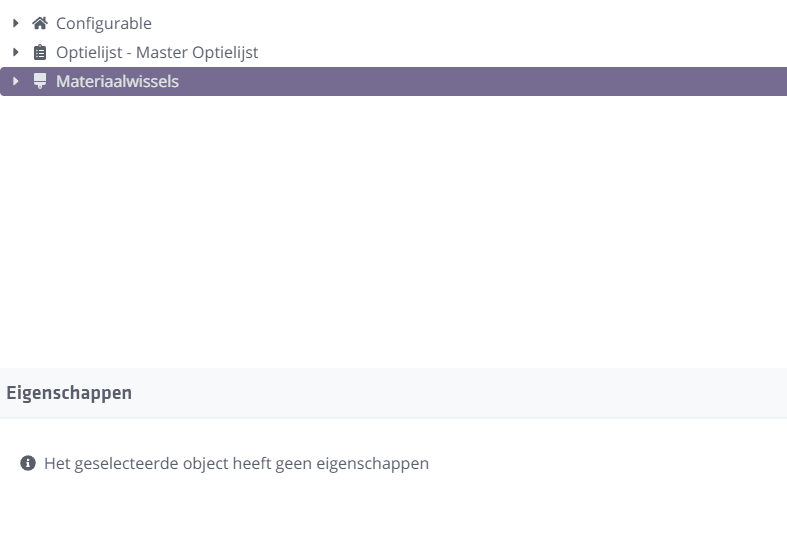

  1. Ga naar de Configurable waar je de materiaalwissels van wilt (her)gebruiken, en open de Configurable-Editor. Gebruik vervolgens het context-menu via de rechtermuisknop op 'Materiaalwissels' om 'Download als CSV' te selecteren. Material Switch Download

Importeren van een materiaalwissel CSV-bestand.

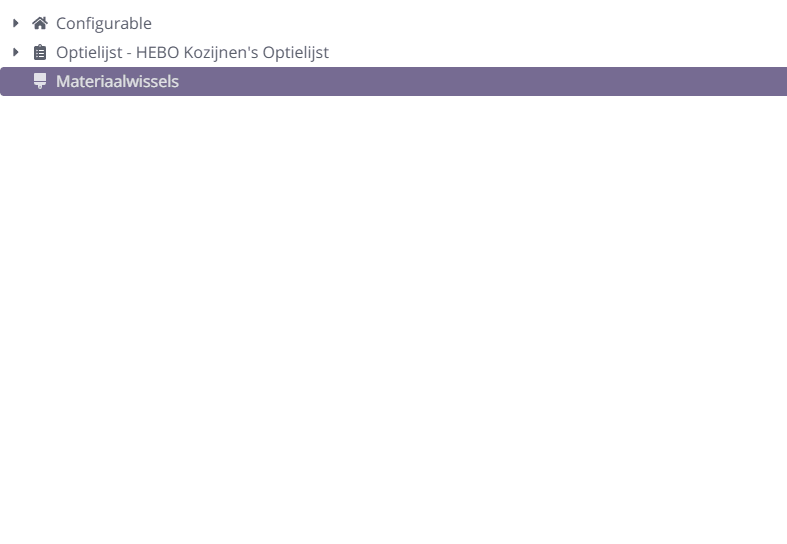

  1. Ga naar de Configurable-Editor van de Configurable waar je de materiaalwissels op wilt gaan toepassen. Gebruik nu het context-menu via de rechtermuisknop op 'Materiaalwissels' om 'Update via CSV' te selecteren. Navigeer naar de locatie van het CSV-bestand wat de materiaalwissels bevat en selecteer deze. Klik tenslotte op 'Openen'. Het systeem zal nu proberen om de materiaalwissels op te zetten.

Material Switch Download

Belangrijke kanttekeningen

De materiaalwissel importeer functie probeert de wissels zo volledig mogelijk op te zetten, maar heeft voor een optimaal resultaat 3 onderdelen nodig.

  1. Het bron-materiaal, of een materiaal met de exacte naam van het oorspronkelijke bron-materiaal.
  2. Het doel-materiaal, of een materiaal met de exacte naam van het oorspronkelijke doel-materiaal.
  3. Overeenkomstige optie-codes. De koppeling probeert te mappen op basis van optie-codes (dus niet op optie-naam).

Als er één of meer onderdelen ontbreken in het doelbestand, dan kun je deze ontbrekende onderdelen alsnog handmatig zelf aangeven.
